KSS Mischstation stationär.
|
|
|
|
KSS Mischstation, Mischgerät, Typ EL 1500, stationär.
|
|
|
|
|
|
Zum Mischen von Kühlschmierstoff mit
Wasser.
Auch zur Überwindung von Höhen-
unterschieden.
Funktionsbeschreibung:
Eine Pumpe saugt gleichzeitig über zwei
verstellbare Gemischwähler Wasser und
Kühlschmierstoff an und drückt die beiden
Flüssigkeiten über einen Statikmischer
in die Entnahmeleitung.
Wird die Entnahmeleitung geöffnet, läuft
die Pumpe automatisch an. Wird die
Leitung abgesperrt, kommt die Pumpe
zum Stillstand.
An den Gemischwählern, jeder mit Null-
abschluß, kann jedes gewünschte
Mischungsverhältnis eingestellt werden.
Es kann sowohl reines Wasser als
auch reiner Kühlschmierstoff gepumpt
werden.
Max. Leitungsdruck 3 bar
L x B x H 850 x 500 x 600 mm
|
|
|
|
|
Die Anlage besteht im wesentlichen aus:
1 St. Wandkonsole
1 St. Wasserkasten mit eingebautem Schwimmerventil, entspr. DIN EN 1717
1 St. Wasserringpumpe 230 V; 50 Hz; 0,9 kW; 4 A, Q1 10 l/min; H1 40 m;
Q2 40 l/min, H2 12 m mit Idromat
2 St. Gemischwähler
1 St. Statikmischer
1 St. Zapfpistole mit 3 mtr. Qualitätschlauch.
Der Emulsionsabgabeschlauch kann unbegrenzt verlängert und
abgesperrt werden.
Max. Leitungsdruck 3 bar
L x B x H 850 x 500 x 600 mm
|
|
|
|
Art-Nr.: 0401 Stationäre Mischstation EL 1500, wie oben beschrieben.
komplett elektrisch verdrahtet, steckerfertig.
3679,00 € zzgl. Mwst.
Lieferzeit: ca. 3 - 4 Wochen.
|
|
|
|
Mischanlage MVA 3000 / 1500 mit Wandkonsole, stationär.
|
|
|
|
Mischanlagen der Serie MVA werden überall dort eingesetzt, wo an verschiedenen
Maschinen die gleiche Emulsion benötigt wird. Der Emulsionstransport erfolgt
verschüttungsfrei durch Pumpen zu den einzelnen Verbrauchern.
Es können Entfernungen von 400 m und Förderhöhen von 30 m bewältigt werden.
|
|
|
|
|
|
|
|
|
|
Die Mischanlagen sind geeignet für mittelbaren
Anschluss an die Trinkwasserleitung entsprechend
der DIN EN 1717.
Der Systemtrenner Typ: AA ist für die Flüssigkeits-
kategorien: 2, 3, 4, 5 geeignet.
Der angegebene Systemtrenner ist im Liefer-
umfang enthalten.
Der Vorlaufbehälter ist drucklos und durch eine
Schottwand in zwei Kammern unterteilt.
Eine Kammer (niveaugeregelt über Ventil) ist für
das Wasser, die andere Kammer
(niveaugesteuert über Schwimmerschalter)
für das Gemisch bestimmt. Neben den Kammern
sind zwei Druckpumpen montiert, wobei die eine
Pumpe als Treibwasserpumpe für das Mischgerät,
die andere Pumpe alkomplettes Druckpumpen-
aggregat mit Idromat für die Gemischversorgung
der einzelnen Maschinen eingesetzt wird. Ein
Elektroschaltkasten beinhaltet sämtliche Hilfs- und
Steuergeräte wie z. B. Konzentratmangelsonde
und Trockenlaufsicherung der Pumpe für den
automatischen Betrieb der Anlage.
|
|
|
|
Einstellbereich: 0 - 10%
Leistungsbereich:
MVA1500:
1500 l/h, Wasserleitung G 1/2“
MVA3000:
3000 l/h,Wasserleitung G 3/4“
Elektrischer Anschluß:230 V, 50 Hz,1 kW
|
|
|
|

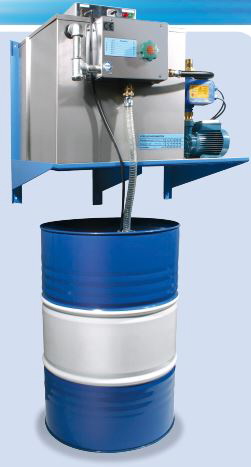

Mischanlage MVA 1500 mit Wandskonsole.
3670,00 € zzgl. Mwst.
|
|
|
|
|
|
|
|
Mischanlage MVA 3000 mit Wandskonsole.
3820,00 € zzgl. Mwst.
|
|
|
|
|
|
|
|
|
Mischanlage MVA 3000 / 1500 mit Stativ und Auffangwanne.
|
|
|
|
Stationäre KSS Mischstation, elektonisch.
|
|
|
|
mit dem HAMMA Misceo.
|
|
|
|
In Verbindung mit folgenden zusätzlichen Produkten wird der HAMMA Misceo
zu einer statinären Mischstation.
-Intelligente Drucksteuerung für HAMMA Misceo.
Bei Festverrohrung öder zur Nutzung einer Befüllpistole mit Schlauch.
Mittels einer Ringleitung ist das Befüllen von mehreren Maschinen möglich.
-Automatischer Schlauchaufroller mit Schlauch 10 oder 20 m Länge.
-Schwenkhalter für Schlauchaufroller.
-Befüllpistole mit Abschaltautomatic.
-Wandhalterung für HAMMA Misceo.

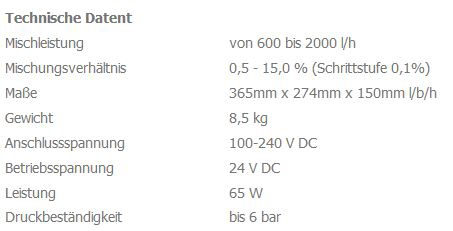

Detailierte Beschreibung HAMMA Misceo.
|
|
|
|
Dazu passend:
|
|
|
|
|
|
Fasstransportpalette mit Auffangwanne
für 1 oder mehrere Fässer..
Details hier.
|
|
|
|
|
Alle Abbildungen haben symbolischen Charakter und können herstellerbedingt abweichen.
|
|
|
|
|
|
|
